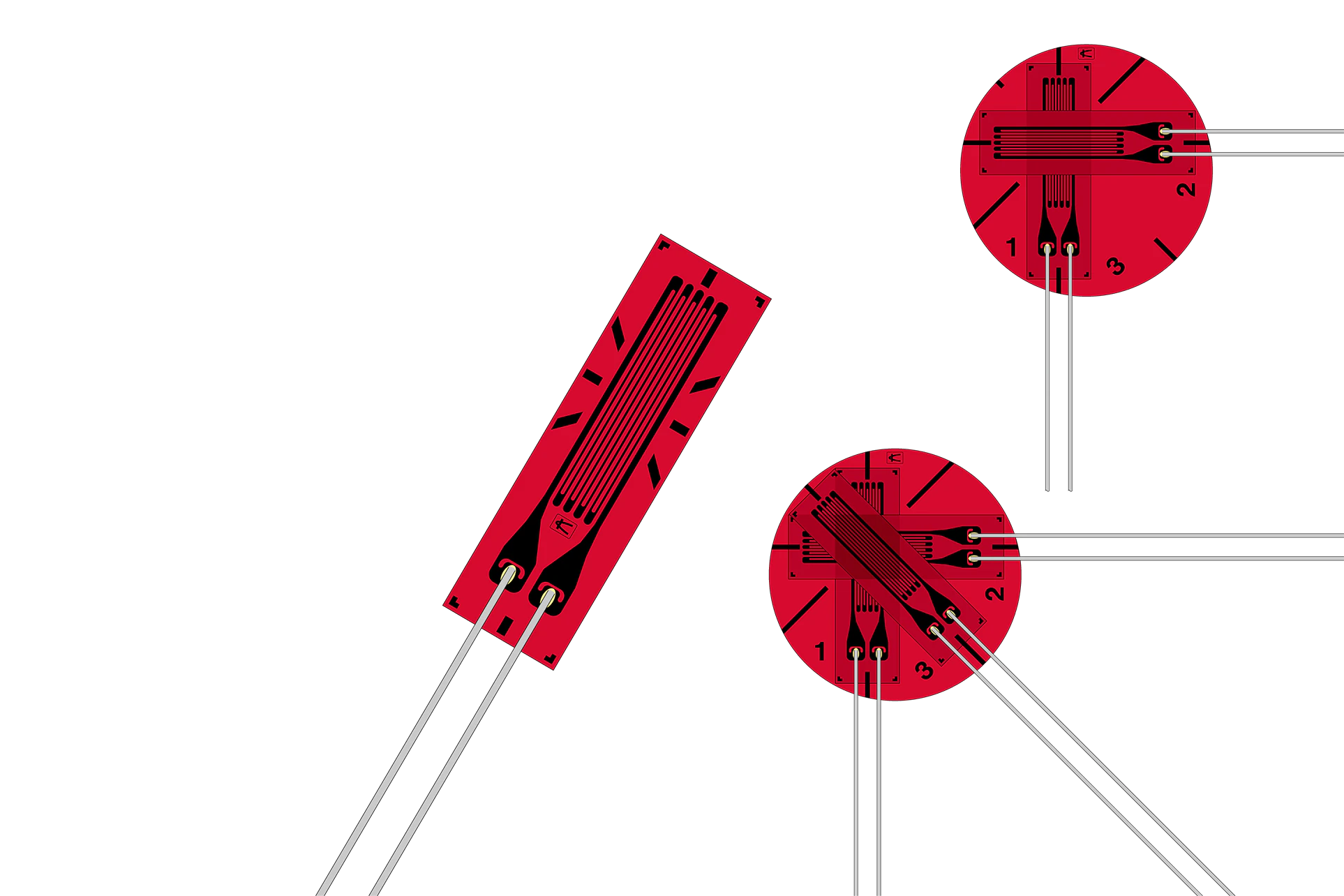

KFGS
通用箔式应变片
请点击输入图片描述（*多18字）
这些应变片专为高质量而设计
咨询购买
主要规格
产品系列
下载
相关产品、组合推荐产品
主要特性
材料电阻元件
Cu-Ni系合金箔
材料基底
聚酰亚胺
使用主要适用粘合剂硬化后的使用温度范围（℃）
CC-33A：-196～120℃
CC-35：-30～120℃
CC-36：-30～100℃
EP-340：-55～150℃
PC-600：-196～150℃
和主要的导线组合时的温度（℃）
聚酯铜线：-196～150℃
平行乙烯线（L-6, L-7）：-10～80℃
中温用导线（L-11, L-12）：-100～150℃
自动补偿温度范围（℃）
10～100℃
适用线膨胀系数×10－6/℃
5, 11, 16, 23, 27
室温下应变片界限（约％）
5.0
室温下疲劳寿命（次数）
1.2×107 （±1500×10-6应变时）
相关图片
请点击输入图片描述（*多18字）
构成

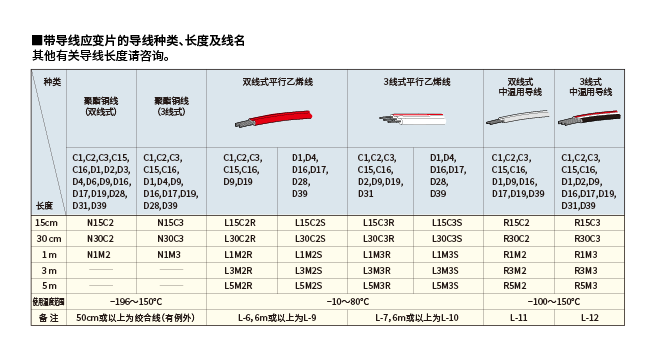

订购时，在应变片型号名称的末尾处空开1个字符后，加上与导线长度相对应的线名。
例）KFGS-2-120-C1-11带1m长的3线式平行聚乙烯线时：
→KFGS-2-120-C1-11 L1M3R
备注
关于带导线的应变片导线
单轴双线式导线的标准色为红色（R），也可根据要求制成白色、绿色、黄色、黑色。
单轴3线式的标准色为红色条纹（R），也可根据要求制成蓝色，黄色的条纹。
双轴，3轴应变片的颜色 区分为双线式时的0°: 红色，90°: 白色，45°: 绿色
3线式时的0°: 红色， 90°: 黄色，45°: 蓝色的条纹。各种颜色均表示为S
欢迎咨询。
