苏州杉本小野ONOSOKKI数字手持转速计[产品打印页面]

]资料
如果您对该产品感兴趣的话,可以 产品名称: 苏州杉本小野ONOSOKKI数字手持转速计
产品型号: HT-6200
产品展商: ONOSOKKI小野测器
折扣价格: 0.00 元
关注指数:37
产品文档: 无相关文档

简单介绍

苏州杉本供应小野ONOSOKKI 数字手持转速计 HT-6200

苏州杉本小野ONOSOKKI数字手持转速计

   的详细介绍
苏州市新杉本电子科技有限公司长期供应各类日本工业品，大量库存 价格优惠，联系人胡小姐15250451177


外部传感器输入型

数字手持转速计
HT-6200

产品照片（HT-6200 数字手转速计）

探测器

电动汽车/混合动力车

汽油发动机/柴油发动机

HT-6200 数字手持转速计是一款手持式旋转计，集成了测量部分和显示单元，用于测量汽油/柴油发动机转速和 EV/HEV 电机旋转。
根据测量对象和应用的不同，可与各种单独出售的探测器（VP-220/1220 发动机旋转检测器、IP-292/296 和 IP-3000A/3100 点火脉冲检测器、OM-1200/1500 电磁旋转检测器、MP 系列电磁旋转检测器、TTL 信号输出检测器等）结合使用，以测量目标旋转体的旋转速度。 测量数据通过内存功能保存在主机中，*多可存储 20 个数据，便于以后检查。

测量项目包括转速 （r/ min / r / s）、累积转速（计数）、周期 （ms）、圆周速度 （m/min） 和多项。 模拟输出（可与监视器输出切换）和脉冲输出为标准配置，模拟输出用于记录数据记录器等（监视器输出作为传感器波形确认和FFT分析仪的分析输入信号），脉冲输出可用作FFT分析仪的跟踪分析信号。

特点

  • 电动汽车和混合动力汽车的旋转测量

  • 汽油和柴油发动机的旋转测量



■ 兼容检测器 可根据用途使用各种检测器
  发动机 IP-292/296 点火脉冲检测器
IP-3000A/3100 点火脉冲检测器
OM-1200/1500 电磁旋转检测器
VP-202/1220 发动机旋转检测器（振动）
  电机 OM-1200/1500 电磁旋转探测器
  一般旋转体 MP系列电磁旋转检测器

  • 内存功能*多可存储 20 个数据

  • 峰值保持功能可显示测量期间的*大值和*小值

  • 配备三种输出功能


■ 模拟输出 相对于转速显示值输出（转速记录用）
■ 监视器输出 对传感器信号进行波形整形后输出（用于确认传感器的检测波形）
■ 脉冲输出 每个信号检测1个脉冲输出（旋转同步信号用）



背光功能可在黑暗中检查显示值

测量方法

汽油发动机

插图（汽油发动机测量方法）

EV/HEV 电机

插图（EV/HEV 电机旋转测量）

应用示例

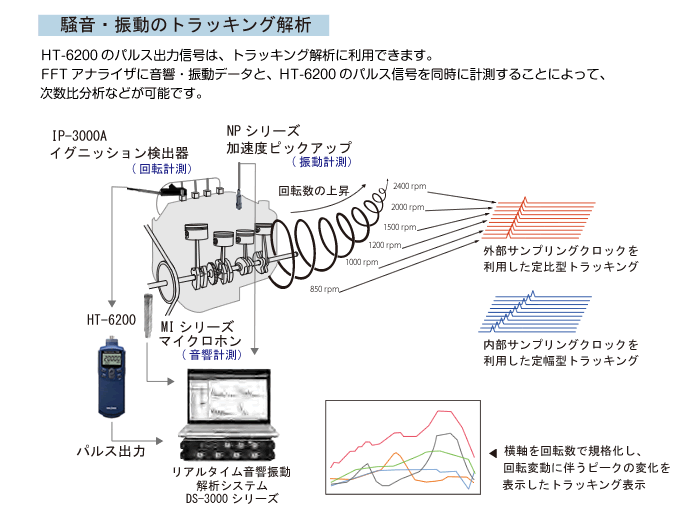

汽油发动机旋转测量

应用示例（噪声和振动跟踪分析）

柴油发动机旋转测量

应用示例（柴油发动机旋转测量）

EV/HEV 电机旋转测量

应用示例（混合动力汽车的电机旋转测量）

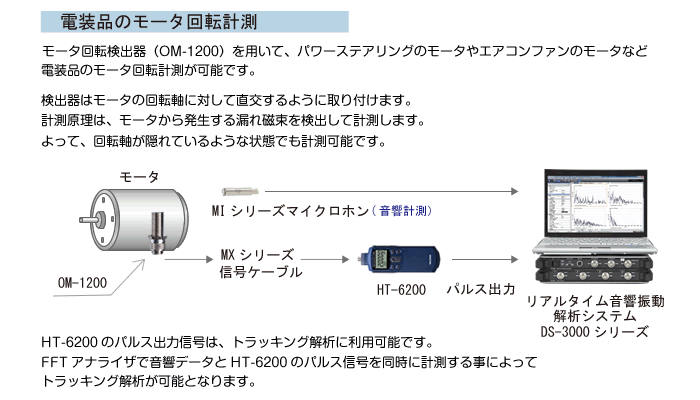

电气设备的电机旋转测量

应用示例（电气设备的电机旋转测量）

■相关产品

如果 HT-6200 无法进行稳定的测量，则建议使用 FFT 计算方法的旋转计。

FT-2500 上等转速计

FT-2500

FT-7200 上等转速计

FT-7200

概要规格

要测量的内容 汽油发动机
 柴油发动机
 电机
（电动汽车和
混合动力车） 		一般旋转体
兼容探测器

点火检测器
IP-296/292/3100/3000A，
OM-1200/1500

发动机旋转检测器
（振动）
VP-202/1220

发动机旋转检测器
（振动）
VP-202/1220

电磁探测器
OM-1200/1500

电磁旋转探测器
MP-900/9000 系列


* 磁电旋转检测器MP-981/9820不可用

要测量的内容

点火线圈、
初级导线、二次导线

ECU 旋转脉冲
（5V 系统）

发动机气缸盖等（使用 VP-202/1220 时）

发动机气缸盖等（使用 VP-202/1200 时）

电机 旋转检测齿轮

• 使用 OM-1200 进行电机旋转测量时，测量范围可能会因传感器位置和电机类型而异。

  汽油和柴油发动机旋转测量 发动机以外的旋转测量
测量单位 r/min（转速） r/min （转速）， r/s （旋转速度）
m/min （圆周速度）， ms （周期）
COUNT （累计计数）
输入频率范围 1 ～ 1666.67 Hz 3.33 ～ 1666.67 Hz
*高测量值 20000 r/min
*大转速高达 20000 r/min，与每圈脉冲数 （P/R） 无关。 		*高值取决于 99999 r/min （P/R）、999.99 r/s （P/R=1）、
9999.9 m/min（直径 = 100 mm）、300（ms）和 99999 （COUNT）
每圈的脉冲数。
1.测量部 被测体 汽油发动机或一般旋转体
计算方法 周期计算方法
测量时间 1 s + 输入信号 1 周期内
[发动机旋转测量]

(IP-292/296/3000A/3100,OM-1200/200,VP-1220/202)

输入频率范围：1 Hz 至 1666.67 Hz

测量单位：r/min（转速）

测量范围示例：*大 20000 r/min* = *大转速为 20000 r/min，无论脉冲设置的数量如何

[发动机旋转测量
除外] 		信号波形（TTL 选择）：方波
输入电平（TTL 选择）：Hi DC 4.5 至 5.5 V，Lo DC 0 至 0.5 V
输入频率范围 3.33 Hz 至 1666.67 Hz
测量单位 r/min， r/s （旋转速度）
m/min （圆周速度）
ms（周期）
COUNT（计算计数）
测量范围示例 *大 99999 r/min
*大值 999.99 r/s
（脉冲数设置为 1 P/R）
*大 9999.9 m/min
（直径值设置为 100 mm）
0 到 999999 COUNT
0.6 到 300.0 mx
注意：测量范围和测量频率的范围可能因脉冲数设置和直径值设置而异。
测量精度 显示值*×（±0.02%）±1计数
*显示值是除小数点以外的计数值。 圆周速度的精度取决于转速 （r/min） 的精度。
超量程功能 测量值超出显示范围时超范围（错误标记）显示
旋转上限警告功能 旋转速度超过预先设定的上限值时，显示上限警告（上划标记）
触发调整量 可通过本体右侧面的旋转式音量进行调整
2.检测 [发动机旋转测量] IP-292 / 296 / 3000A / 3100 （单独出售） 可选
检测
汽油发动机点火线圈点火引起的电流变化 OM-1200 / 200 （单独出售） 选项
汽油发动机点火线圈或磁铁点火系统磁性旋转轴

使用电磁感应方法检测
泄漏磁通量 VP-1220 / 202（单独出售）选项
4 气缸发动机振动检测
注意）根据发动机和旋转体类型，可能无法正常检测。
[发动机旋转测量
除外] 		OM-1200 / 200 （另售） 选购件
检测
电机的漏磁通量 MP-9000 系列（另售） 选购件
通过检测齿轮等进行电磁式旋转检测方式
注意） 根据发动机和旋转体的类型，可能无法正常检测。
3.显示单元

显示位数：5 位

字符高度：10.2 毫米
指示器：带
LCD7 段包灯 显示屏更新时间：1 ± 0.2s

4. 测量模式 *大（峰值保持） 显示测量期间的*大值
MIN（峰值保持） 显示测量中的*小值
NORMAL 显示当前测量值
内存功能 按下内存 SW 时，*多可存储 20 个测量值。
相同的内存值存储在非易失性存储器中，因此即使断电，也会保留该值。
5.模拟输出部 【REVO】 电压范围 0 ～ F.S. ／ 0 ～ 1 V
转换方法 10 位 D/A 转换方法
线性性 ±1 ％ of F.S.
输出更新时间 50 ms+输入信号1周期以内
※ 超出输入频率范围时 ， 延迟会发生数秒 ， 敬请注意 。
温度稳定性 ±0.05 ％ of F.S. ／℃（ZERO & SPAN）
设置错误 ±0.5 % F.S.（出厂调整设定误差 ZERO = SPAN）
负载电阻 100 kΩ 或更高
输出连接器 超迷你插孔 （φ2.5）
【SIG】 输出内容 对传感器信号进行波形整形后（脉冲波形变换前）的监视用模拟输出
负载电阻 100 kΩ 或更高
输出连接器 超级迷你插孔（φ 2.5 / 与 REVO 输出共享）
6.脉冲输出部 输出定时 每个信号检测 1 个脉冲输出
输出电压 高电平;4.5 V 或更高
Lo 电平;0.5 V 或更少
输出逻辑 正逻辑脉冲
负载电阻 100 kΩ 或更高
输出连接器

超迷你插孔 （φ2.5）

7. 一般规格 电力来源 4 节 AA 电池或专用交流适配器
连续使用时间 约 16 小时（背光关闭时）
约 8 小时（背光打开时）
（使用碱性电池，在 20°C 下）
低电池显示 在约 4.5 V 时亮起（在 20°C 时
），温度变化可能导致干电池电压超过 4.5 V。
工作温度范围 0 ℃～＋40 ℃
存储温度范围 －10 ℃～＋50 ℃
使用湿度范围 35 至 85 %RH（无冷凝）
储存湿度范围 35 至 85 %RH（无冷凝）
质量 约 230 g（**主机/不含干电池）
外形尺寸 180.5×66.0×47.5 毫米（**主机）
8. 符合标准 CE 标记 EMC 指令 2014/30/EU
标准 EN61326-1
RoHs 指令 2011/65/EU
标准 EN IEC 63000
配件 aa 4 型干电池 × 4、手提箱、用户手册 × 1
