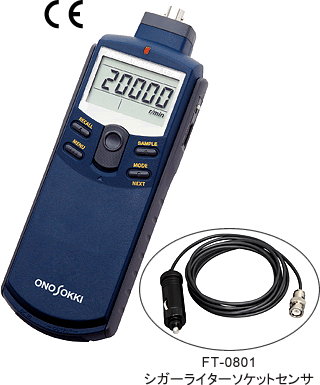

上等手持转速计
FT-7200
FT-7200 上等手持转速计是一款易于使用、功能强大、小型手持式高性能数字旋转计。 根据电机和各种旋转机产生的各种信号（如噪音、振动或磁通量变化），通过 FFT（快速傅立叶变换）操作测量转速。 即使来自噪声计和振动传感器的复杂波形信号，在五种测量模式下，也能可靠地提取与转速对应的频率分量，并计算并显示准确的转速。
旋转速度测量，如电机已经集成到产品中，旋转轴被隐藏，很难用传统方法测量，也可以从声音和振动中轻松进行。 无需像以前那样在测量对象上贴上反射标记，也无需对旋转轴进行特殊加工。 此外，FT-7200 还配备了新的算法，可计算和显示转速，具有高跟踪响应性能，用于转速的突然变化（如电机的上升/下降）和发动机旋转的突然减速。 由于电池供电的方便类型，携带到测量现场很方便，易于测量。
作为可组合传感器（单独出售），除了作为声音检测器的麦克风和噪声计外，还有作为振动检测器的加速度检测器、发动机振动检测器、作为磁通量检测器的点火脉冲检测器、汽车的电源输出（雪茄打火机插座） 雪茄打火机插座传感器 （FT-0801） 可检测从 输出电压的点火噪声中检测，可根据应用选择各种探测器。
采用FFFT运算方式的小型手持型
5种测量模式中选择*佳算法 搭载可
应对上升/下降等急剧旋转速度变化和加减速的跟踪测量算法
即使旋转轴被隐藏，根据声音和振动计算
显示旋转速度，小型（微型）电机的细旋转轴和风扇叶片的旋转也可以非接触式测量，
各种传感器覆盖各种旋转测量应用。
模拟输出功能，带平均处理功能
背光 LCD，大数字显示
計測モード
計測内容によって、下記５種類のモードから測定アルゴリズムを選択可能です。C、D、E モードは、内部処理を高速で処理することにより、加減速に追従。Cモードは、*大ピークを見失ったときでも、あるべきピークを予測し、回転速度を演算します。Dモードは*大ピークに追従、Eモードは*大 ８個の周波数ピークから*適な回転速度を選択できます。
*大ピーク周波数法
パワースペクトルの*大ピークの周波数で演算します。通常、このモードで測定します。
周波数間隔法
回転の各次数成分の周波数間隔を順次求めていき、その中で*も多くあらわれた周波数間隔を回転速度の１次成分と判断し回転速度を決定する方法です。１次ピークが不安定な場合に有効です。
回転速度候補選択
*大８個までのパワースペクトルのピーク周波数の内、任意の１つのパワースペクトルに着目して測定します。
FT-7200 の新しいモード C と従来機種との比較 - 従来機種では計測できなかった回転体も、モード C にて計測可能です（左図）。また、急加減速に対する追従性も向上しています（右図）。
（アナログ出力をオシロスコープで比較）
モータの回転計測
振動からの回転計測
漏洩磁束からの回転計測
車のシガーソケットからの回転計測

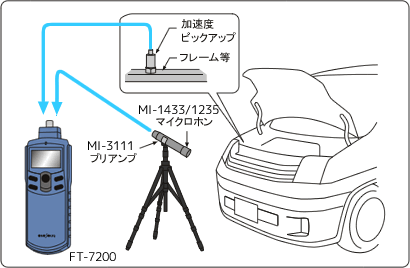

マイクロホンや振動センサを使用したエンジン回転計測例
エンジンのピストンの動きに起因した音や振動から、エンジンの回転速度を計測できます。エンジンルームにカバーがかかっていて、エンジン回転センサの取り付けができない場合に有効です。
パルス数は、クランクシャフト１回転あたりの点火・爆発回数を設定します。 （例）4 サイクル 4 気筒の場合パルス数は2P/R

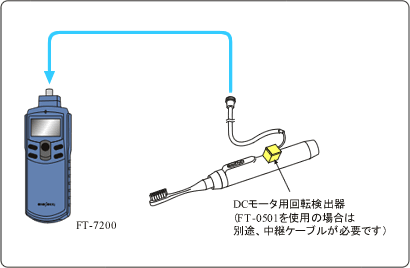

家庭電化製品に組み込まれたDCモータの回転計測例
家庭用電化製品に組み込まれた DC モータの回転速度を計測します。例えば電動歯ブラシ等、内部に DC モータを組み込んだものでも、モータからの漏洩磁束から回転速度が得られます。DC モータのロータの極数を入力するだけで、回転速度測定ができます。

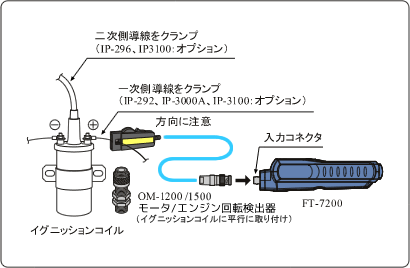

エンジン回転センサを使用した回転計測例
自動車の一次側低圧、二次側高圧導線にセンサをクランプすることにより、エンジンの回転速度が得られます。１回転あたりの点火回数を入力するだけで計測できます。
パルス数は１回転あたりの点火・爆発回数を設定します。
（例）4 サイクルエンジンの場合： 一次側で計測する場合、気筒数の半分の値を設定。二次側で計測する場合、２回転で１パルスのため 0.5 P/R と設定

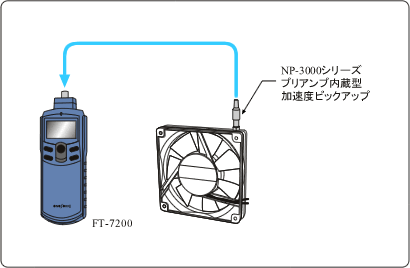

加速度ピックアップを使用した小型ファンの回転計測例
小型ファンなどの回転体の回転速度を計測します。回転体の振動は、回転運動に依存します。振動の周波数を計測することにより、回転体の回転速度が得られます。

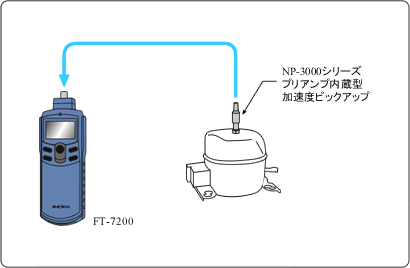

加速度ピックアップを使用したコンプレッサの回転計測例
エアコンなどで使用されているコンプレッサの回転速度を計測します。回転軸が出ていないコンプレッサの回転速度も、FT-7200 と加速度ピックアップの組み合わせで測定できます。

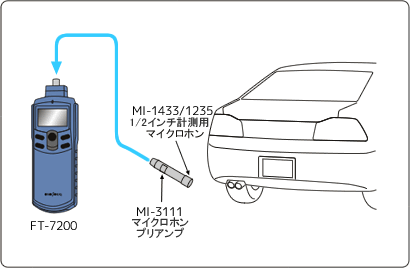

マイクロホンを使用した、マフラー音からのエンジン回転計測例
自動車のマフラー音からエンジンの回転速度を計測します。マフラー音には、エンジンの回転に起因した脈動成分が含まれています。その脈動の周波数成分から、エンジンの回転速度計測が可能です。 パルス数は、クランクシャフト１回転あたりの点火・爆発回数を設定します。
マフラーの性能によっては、計測できない場合があります。

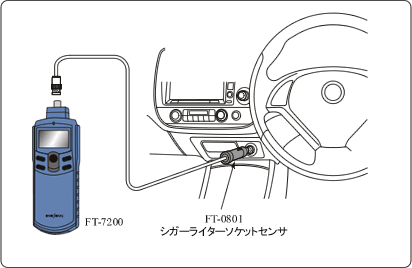

シガーライターソケットセンサ FT-0801 によるエンジン計測
自動車や建機に搭載されている Power Outlet に接続します。Power Outlet から出力される電圧のイグニッションノイズを検出し FT-7200 でエンジン回転速度を計測できます。
バッテリー電圧 12 V、24 V に対応しています。

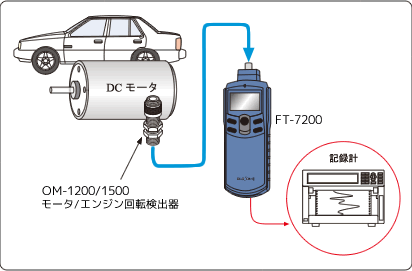

EV 車の DC モータ回転速度測定
DC モータは、様々な分野で使用されており、特に近年では電気自動車での利用に伴い、より正確なモータ回転速度計測が重要となってきています。ここでは、OM-1200 電磁誘導方式検出器を使用し、DC モータの回転軸と直交に取り付け、DC モータからの漏洩磁束を検出して、FT-7200 で回転速度を表示します。アナログ出力は回転速度変化の様子をペンレコーダ等で記録するために、またモニター用アナログ出力は波形確認信号としてお使いいただけます。

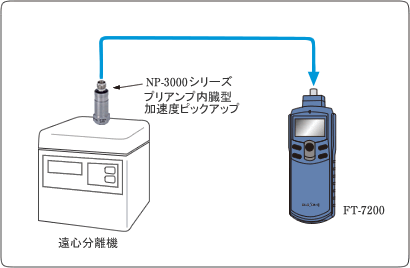

遠心分離機の回転計測例
遠心分離機は、回転軸が内部に隠れているため反射テープを用いた回転計測ができません。
しかし、FT-7200と加速度ピックアップを用いる事によって、回転計測が可能となります。遠心分離機の蓋に加速度ピックアップを取り付け、回転に寄与する振動成分検出します。
FT-7200はFFT演算方式により、安定的な回転計測ができます。
